二、常見異物類型

三、測試標準與規范
● 國際標準：Qi 標準（WPC）：由無線充電聯盟（Wireless Power Consortium）制定，是全球主流的無線充電標準，明確規定了異物檢測（FOD, Foreign Object Detection）的技術要求和測試方法。
● IEC 62368-1：(音視頻、信息和通信技術設備安全標準)
● IEC 62133：針對電池和電池組的安全標準，涉及充電過程中的異物防護要求。
● 國內標準：GB/T 38775.1-2021：《電動車輛無線充電系統 第 1 部分：通用要求》，適用于電動汽車無線充電場景的異物檢測測試。
● GB 4943.1-2022：《信息技術設備安全 第 1 部分：通用要求》，涉及電子設備充電安全中的異物防護。

四、測試方法與流程
1. 靜態異物檢測測試
測試場景：在無線充電發射端與接收端之間放置不同類型的異物，模擬用戶誤將異物帶入充電區域的情況。
測試步驟：準備階段：校準無線充電設備，確保其正常工作；準備標準異物樣本（如不同尺寸的金屬片、磁鐵等）。
放置異物：在發射端表面或發射端與接收端之間放置異物，覆蓋不同位置（中心、邊緣等）。
啟動充電：開啟無線充電功能，監測設備是否能識別異物并觸發保護機制（如停止充電、報警提示）。
數據記錄：記錄設備的響應時間、充電功率變化、溫度上升幅度等參數。
2. 動態異物檢測測試
測試場景：模擬異物在充電過程中意外進入充電區域的情況（如用戶將鑰匙掉落在充電板上）。
測試步驟：正常充電：先讓設備正常充電，記錄初始功率和溫度。
引入異物：在充電過程中快速放置異物，觀察設備是否能實時檢測并響應。
響應評估：檢查設備是否在規定時間內（如 Qi 標準要求≤10 秒）停止充電或降低功率，避免異物過熱。
3. 異物發熱測試
測試目的：驗證異物在充電過程中的發熱情況，確保溫度不超過安全閾值（如外殼溫度≤60℃，內部元件溫度≤90℃）。
測試方法：使用紅外熱像儀或溫度傳感器，實時監測異物表面及周邊設備的溫度變化，記錄最高溫度及升溫速率。
4. 充電效率影響測試
測試目的：評估異物對充電效率的影響，確保設備在異物存在時不會過度損耗能量。
測試方法：對比放置異物前后的充電功率、充電時間和能量轉換效率，要求效率下降幅度不超過規定值（如 Qi 標準要求≤10%）。

五、測試設備與工具
無線充電測試系統：包括發射端、接收端、功率分析儀，用于模擬充電場景并監測功率參數。
異物樣本：標準金屬片（如銅、鐵、鋁）、磁鐵、塑料片等，尺寸和形狀符合測試標準要求。
溫度監測設備：紅外熱像儀、熱電偶傳感器，用于測量異物和設備的溫度。
數據采集系統：實時記錄充電電壓、電流、功率、溫度等數據，生成測試報告。
示波器：用于分析磁場變化和異物檢測信號的波形，驗證檢測算法的有效性。

六、測試判定標準
安全指標：設備應能在異物放置后迅速檢測并觸發保護機制（如停止充電或報警），響應時間≤規定值（如 Qi 標準要求≤10 秒）。
異物及設備表面溫度不得超過安全限值（如外殼溫度≤60℃，內部元件≤90℃），避免燙傷或起火風險。
性能指標：無異物時，充電效率應達到標準要求（如 Qi 標準下≥70%）；有異物時，效率下降幅度≤10%。
設備在排除異物后應能恢復正常充電，且無永久性損壞。
功能指標：異物檢測功能應準確識別不同類型和尺寸的異物，避免誤報（如檢測到非異物時報警）或漏報（如未檢測到危險異物）。

七、實際應用場景與案例

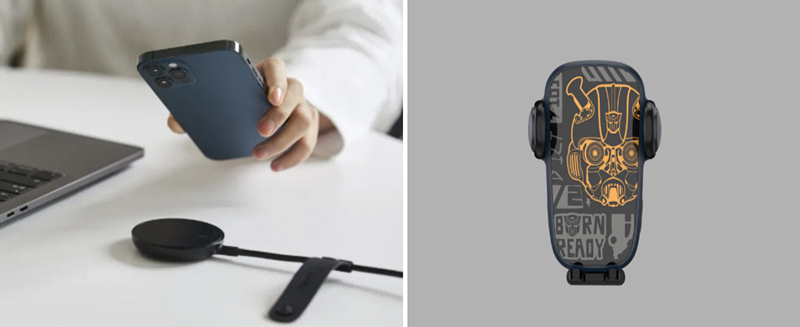

手機無線充電：當用戶將鑰匙放在無線充電板上時，手機應立即提示 “檢測到異物” 并停止充電，避免鑰匙發熱損壞手機或充電板。
電動汽車無線充電：在充電區域鋪設金屬蓋板或地面異物（如螺絲釘）時，充電系統需自動暫停，防止高壓充電時因異物短路引發事故。

智能家居設備：如無線充電的智能手表、耳機等，需確保在桌面金屬物品（如回形針）靠近時不影響充電安全。

八、總結與發展趨勢
無線充異物測試是保障設備安全的關鍵環節，隨著無線充電技術向高功率、多設備兼容方向發展（如電動汽車 800W + 無線充電），對異物檢測的精度和響應速度提出了更高要求。未來，測試可能更注重以下方向：
- 多異物混合檢測：模擬多種異物同時存在的復雜場景（如金屬 + 液體）。
- AI 算法優化：通過機器學習提升異物識別的準確性，減少誤報率。
- 動態實時監測：結合傳感器融合技術（如磁場、溫度、圖像），實現更精準的實時防護。
通過嚴格的異物測試，可有效提升無線充電設備的安全性和用戶體驗，推動無線充電技術在
消費電子、汽車、醫療等領域的廣泛應用。
