隨著時代的發展、科技的進步和人們生活質量的提高,人們對于汽車的需求日益增長，同時對于汽車整體的舒適性、安全性等多方面有了更高的要求，未來汽車電氣化、智能化，越來越多的電子產品走進汽車將成為一種不可阻擋的趨勢。而這些電子零部件和整車的電磁兼容性對汽車的安全性、可靠性、舒適性有著至關重要的影響，因此受到了各國政府以及各汽車主機廠的嚴格管控，未通過電磁兼容檢測的車載電子產品或汽車，將不會受到主機廠或消費者的青睞。

產品范圍：

車身電子產品：汽車外部照明燈、光信號裝置、間接視野裝置、車用風扇、電池 BMS、、開關、線束連接器、電機、行車記錄儀、胎壓監控系統等 信息娛樂與網聯：T-Box、車載信息娛樂系統、導航儀、中控顯示屏、組合儀表、流媒體后視鏡、藍牙模塊、HUD、車載音響、車載冰箱等
安全舒適系統：空調系統、座椅調節系統、座椅加熱系統、電喇叭等
發動機電子系統：發動機管理 ECU、蓄電池、點火系統、發動機線束等
新能源汽車部件：電機電控、車載充電機、DC/DC 變換器、車載終端等
整車：民用小轎車、SUV、大巴車、叉車、起重車、客車、房車等

EMI：

測試方法：

國際上車載電子產品的測試方法種類繁多，選擇試驗方法時，需依據試驗頻帶、EUT 的測試部位、干擾源特性以及EUT 體積大小等參數來選擇試驗方法，才能正確判斷EUT 的抗擾能力。一般EMS 試驗主要選擇的試驗方法包括大電流注入（BCI，Bulk  Current  Injection）、自由場（Free field）、瞬態傳導（Conducted  transient ）、靜電放電（ESD）法等。

測試項目（部分）：

EMI（Electromagnetic interference）--一般指產品、零部件產生對外界的干擾，目前主要是以CISPR25（國標GB18655）為基礎，主要有輻射騷擾和傳導騷擾

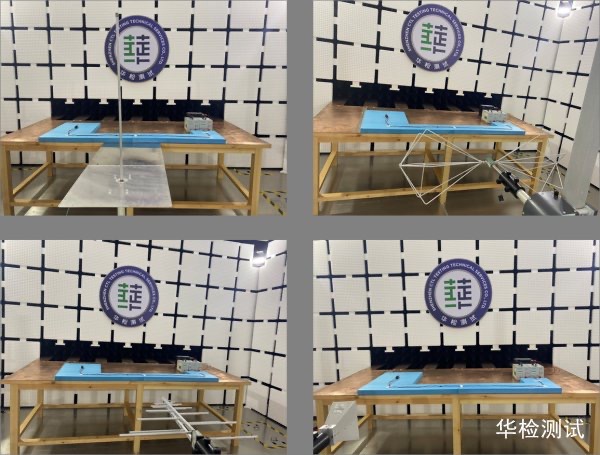

輻射騷擾（RE）
測試設備有：桿狀天線，雙錐天線，對數天線，喇叭天線，人工電源網絡，信號放大器，接收機
測試方法為：1.DUT、AE\線纜按標準要求擺放和布置，測試天線距離DUT或者線束（0.15-1000MHz線束、1-2.5GHzDUT）1m；

2.EUT穩定工作狀態；

3.設置測試頻率，帶寬，掃描時間；

4.開始測試，測試過程中根據頻率的不同需要更換四種不同的測試天線；5.讀取測試數據

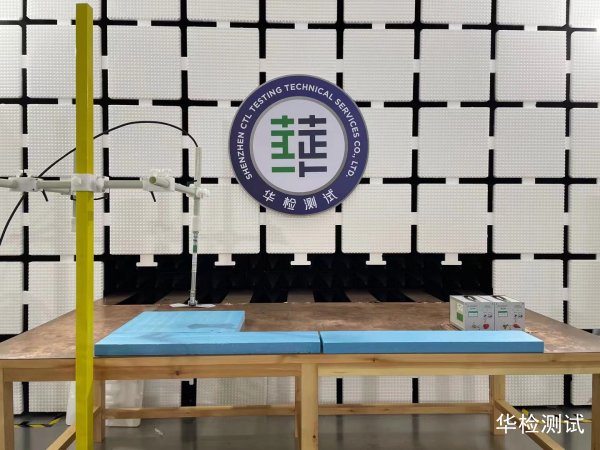

輻射磁場騷擾（Magnetic Emission）
測試設備有：小環天線，人工電源網絡，接收機。

測試方法：1.DUT、AE\線纜按標準要求擺放和布置，測試環天線距離DUT70mm；2.DUT穩定工作狀態；3.設置測試頻率，帶寬，掃描時間；4.開始測試；5.讀取測試數據。

（RE圖1）

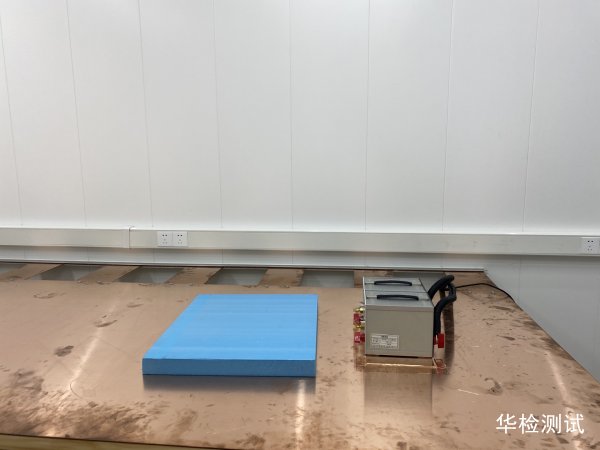

傳導騷擾電壓法（CE-V）
測試設備有：人工電源網絡，接收機，限幅器。
測試方法：1.DUT到DC LISN的連線≤20cm；2.DUT穩定工作狀態；3.設置測試帶寬和測試頻率；4.將接收機與DC LISN用同軸線纜連接并開始測試，抓取波形；5正極和負極都需進行測試。

（CE-電壓法）

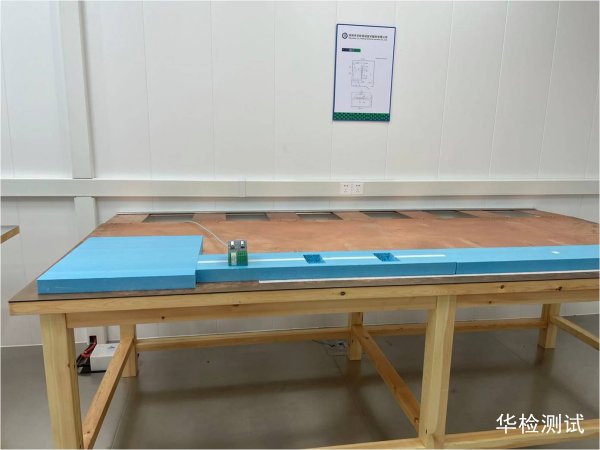

傳導騷擾電流法（CE-C）
測試設備：人工電源網絡，接收機，電流環，信號放大器
測試方法：1.DUT到DC LISN的連線170cm；2.EUT穩定工作狀態；3.設置測試帶寬和測試頻率；4.將接收機與電流環用同軸線纜連接；5.將DUT的線纜穿過電流環并將電流環放置在距離DUT50mm的位置；6.開始測試，抓取波形；7. 50mm和750mm兩個位置都需進行測試。

（CE電流法）

EMS（Electromagnetic Susceptibility）--一般指產品的抗外界電磁干擾的性能，根據產品大小，測試頻帶，干擾源特性等選擇測試方法，以判斷產品的抗擾能力，一般EMS主要選擇的試驗方法有：大電流注入法（Bulk Current Injection）、自由場法（Free field）、瞬態傳導(Conducted transient)、靜電放電（ESD）等

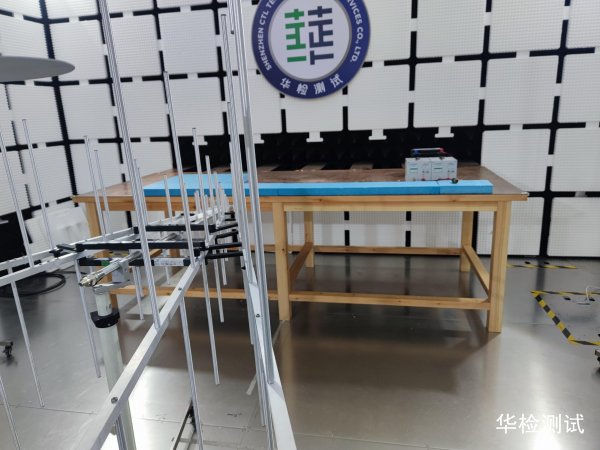

輻射抗擾度Alse（RS）
測試設備：人工電源網絡，信號發生器，功率計，功放，喇叭天線，堆疊對數周期復合天線
測試方法：1.DUT的擺放同RE擺放；2.EUT穩定工作狀態；3.設置測試頻率和調制方式，選擇測試等級；4.將發射天線對準DUT線纜中心/DUT（80-1000MHz/1-6GHz），距離1米，天線高度1米；5.打開功放開始測試，測試過程中觀察產品現象。

（RS圖）

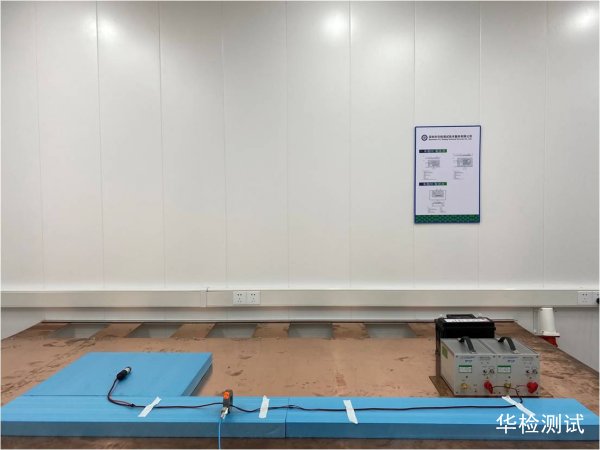

大電流注入（BCI）
測試設備：人工電源網絡，信號發生器，功率計，功放，電流環。
測試方法：1.將汽車電子電氣部件的線纜拉直放置在50mm絕緣墊上1700mm；2.連接好DUT和外圍設備；3.將電流注入環套住線纜放置在距DUT150mm處，產品正常工作狀態下發射射頻信號；4.觀察產品的工作狀態；5.距DUT150mm，450mm，750mm處都應進行測試。

（BCI圖）

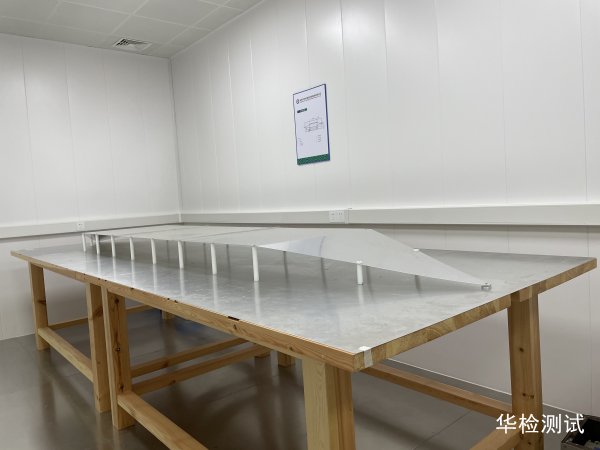

帶狀線（strip-line）
測試設備：人工電源網絡，信號發生器，功率計，功放，帶狀線
測試方法：1.將汽車電子電氣部件的線纜拉直放置在帶狀線內至少1米；2.連接好DUT和外圍設備，產品正常工作狀態下發射射頻信號；3.觀察產品的工作狀態。

（帶狀線）

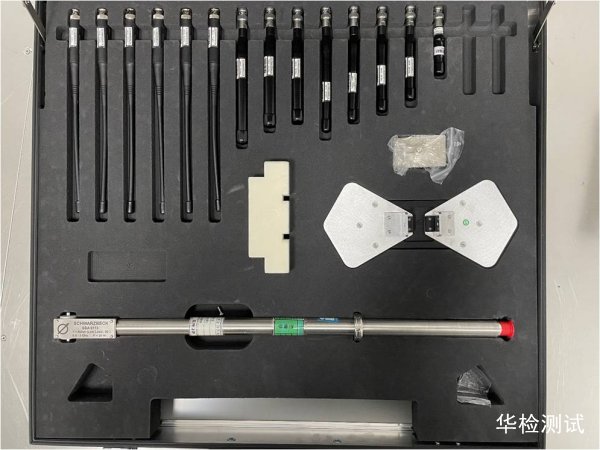

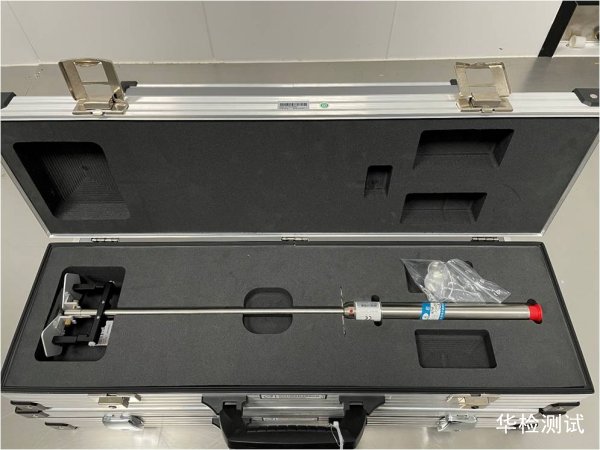

手持發射（PTI）
測試設備：人工電源網絡，信號發生器，功率計，功放，蝴蝶/螺旋天線
測試方法：本測試將螺旋/蝴蝶天線置于DUT及其線束上方,與接地平板平行,DUT被測面面向天線,來模擬工作在其附近的手持便攜式發射機產生的電磁場;1.連接好DUT和外圍設備，DUT布置方式和RE相同；2.DUT表面及其線束與天線之間的距離根據DUT與輻射源的距離和DUT產品類型而定，該距離一般為50mm；3.連接好測試儀器，天線等；4.設置測試頻率，調制方式，測試等級；5.打開功放開始測試，測試過程中觀察產品現象。

（手持發射圖1-圖3）

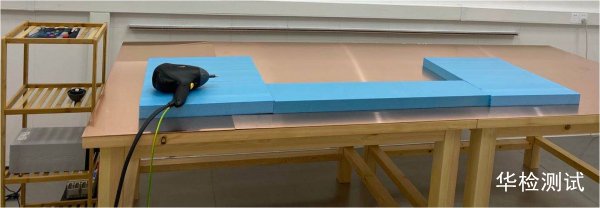

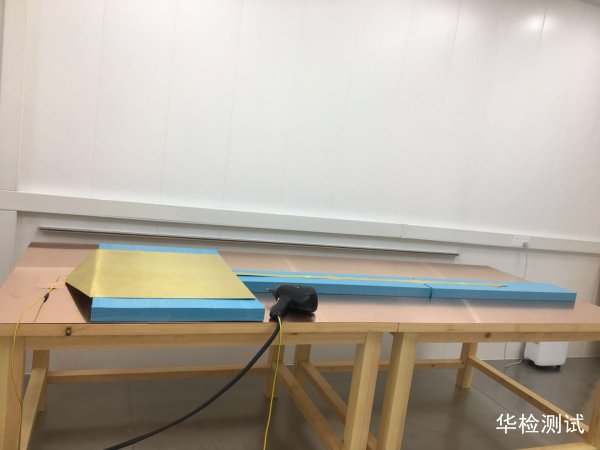

靜電放電（ESD）
測試設備：人工電源網絡，靜電槍
測試方法：本測試對汽車電子電氣部件進行三種方法測試，一是不上電模式下對產品表面和每個Pin腳進行放電，要求產品不損壞，上電能正常工作；二是上電模式放電島的測試方式；三是上電模式的測試方式；1.EUT、AE\線纜按標準要求擺放和布置,監控好實驗室溫濕度（15-35℃，30-60%）；2.EUT穩定工作狀態；3.設置測試強度；4.選擇合適的放電點位，每個點位至少放電10次；5.測試過程中觀察產品現象

（汽車電子ESD圖1-圖2）

ISO 7637-2
汽車電子零部件電源端（DC 24V以下）通斷電瞬時產生的脈沖干擾/汽車電子零部件電源端（DC 24V以下）受外部脈沖的抗干擾能力

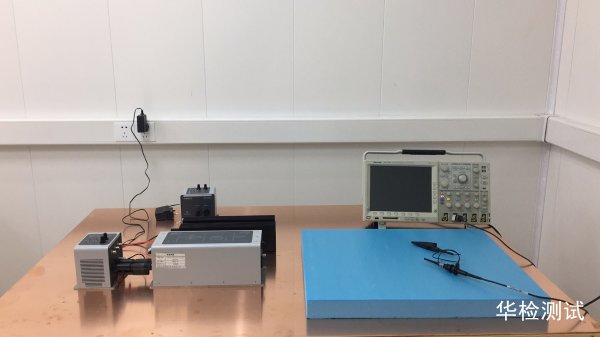

瞬態發射（CTE）
測試設備：人工電源網絡，機械/電子開關，阻抗，示波器
測試方法：本測試需分別測試汽車電子部件的On→Off、Off→On的慢脈沖和快脈沖。

（瞬態發射）

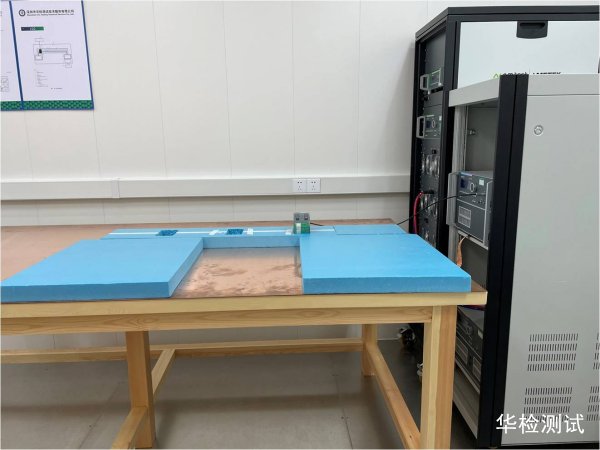

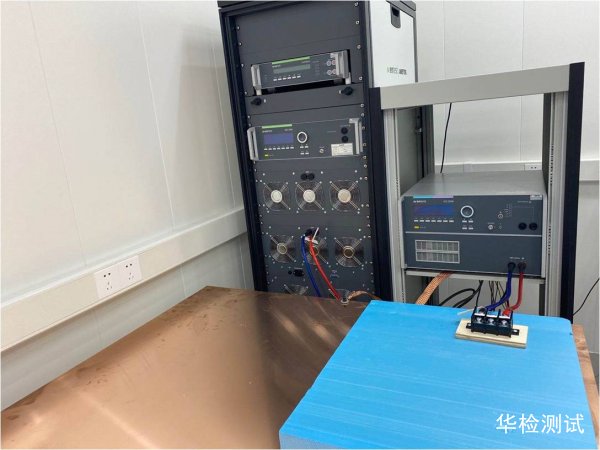

電源端瞬態傳導抗擾（CTI）
測試設備：脈沖發生器，直流電源
測試方法：1.DUT到脈沖發生器的連線≤20cm；2.連接好DUT和AE，設置好測試脈沖等級；3.DUT正常工作到達穩定狀態，4.輸出脈沖觀察產品工作狀態。

（電源端瞬態傳導抗擾）

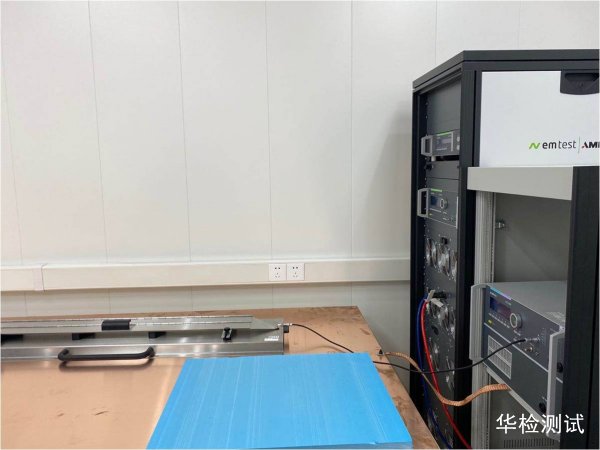

ISO 7637-3 汽車電子零部件信號端受外部脈沖的抗干擾能力

信號端瞬態傳導抗擾
測試設備：脈沖發生器，直流電源，耦合鉗，電流環
測試方法：本測試分DCC,ICC,CCC三種測試方法，其中ICC適用于慢脈沖，用電流注入鉗進行測試，CCC適用于快脈沖，用耦合夾進行測試，DCC快脈沖和慢脈沖都適用，需要在線纜上加電容進行測試

（信號端瞬態傳導抗擾圖1-圖2）

ISO 7637-4 高壓汽車電子產品（DC 60~1500V）的騷擾和抗擾，分三個部分----1.高壓騷擾；2.高壓抗擾--脈沖A；3.高壓抗擾--脈沖B

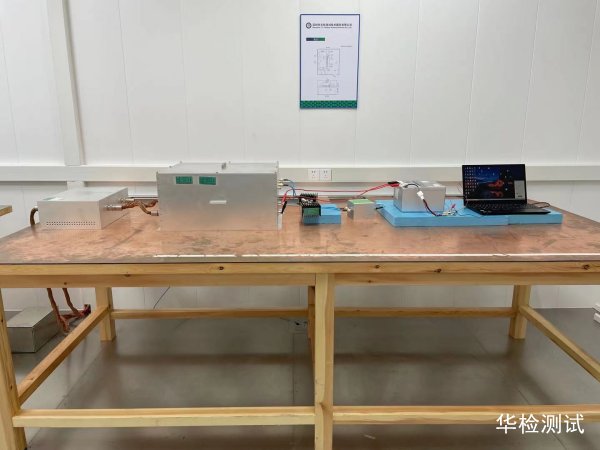

高壓電源線騷擾
測試設備：阻抗網絡，人工電源網絡，示波器
測試方法：本測試對高壓汽車電子電氣部件（DC 60~1500V）電源端進行測試，抓取產品在工作過程中產生的脈沖干擾

（高壓電源線騷擾圖）

高壓電源線抗擾（脈沖A）
測試設備：阻抗網絡，人工電源網絡，Balun，信號發生器，功放，功率計
測試方法：本測試對高壓汽車電子電氣部件（DC 60~1500V）電源端進行測試，對產品的電源輸入端注入不同頻率的正弦波脈沖干擾，以驗證產品的抗脈沖干擾性能

（脈沖A圖）

配有雙 Boresight 天線塔；其主要配套設備全部進口，吸波海綿為美國 AEMI，鐵氧體為韓國 SAMWHA，配 R&S 最新接收機和 Schwarzbeck 天線。

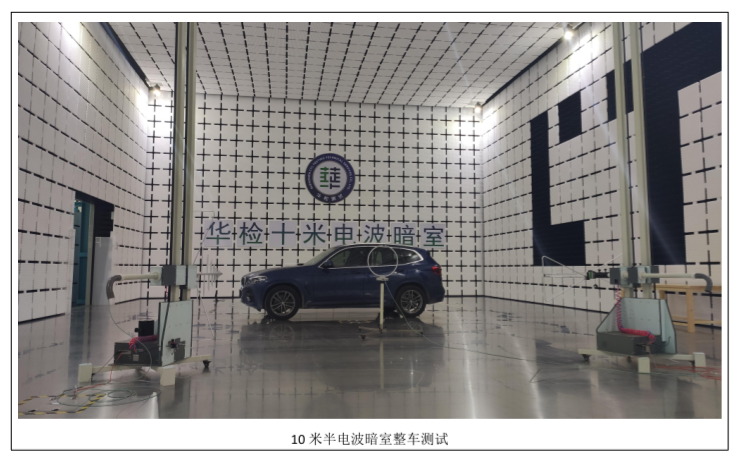

華檢擁有華南最大的10米半電波暗室：23.5*14.5*9，最大測試轉臺直徑6m，承重8000kg；
場地特色：架設雙天線，有效節省測試時間；
頻率范圍：9KHz—26.5GHz；
實驗室配有NF放大器電源30KW，輻射傳導均配備200A 交直流供電。
